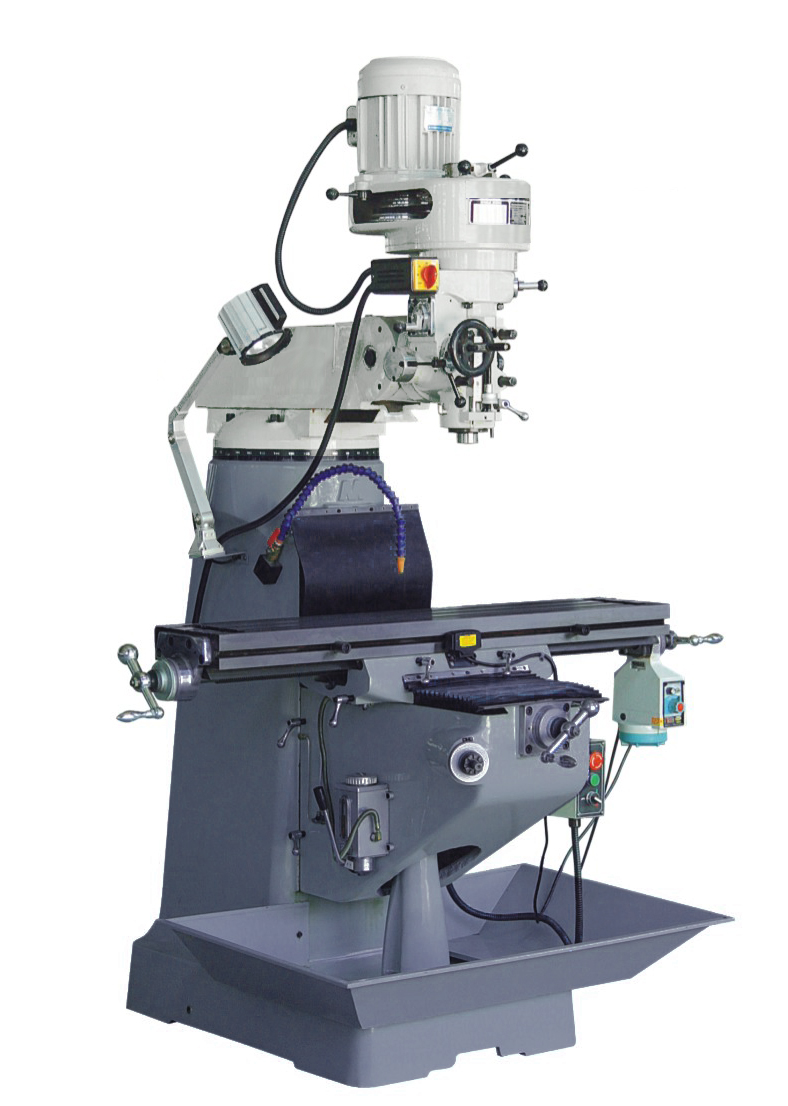

XT2，XT4炮塔铣床 |
 |
|
型号 |
Model |
XT2 |
XT4 |
|
主轴锥度及齿管外径 |
Spindle taper |
R8/NT30(ф86mm) |
R8/NT30(ф86mm) |
|
主轴转速数量 |
Number of steps |
16 |
16 |
|
主轴转速范围 |
Range of spindle speed |
80-4530rpm |
80-4530rpm |
|
主轴自动进给速度 |
Down feed of spindle |
0.04-0.08-0.16rev/mm |
0.04-0.08-0.16rev/mm |
|
主轴进给数量 |
Number of down feed |
3 |
3 |
|
主轴行程 |
Spindle tavel |
127 |
127 |
|
机头倾斜功能(左及右) |
Head incline(left-right) |
90° |
90° |
|
机头倾斜功能(前及后) |
Head incline(forth-back) |
45° |
45° |
|
主轴至工作台最大行程 |
Distance spindle to table(Max.) |
445mm |
420mm |
|
弹簧筒夹范围 |
Collet capacity |
3-22mm |
3-22mm |
|
工作台尺寸 |
Dimension of worktable |
230*1245mm |
250*1270mm |
|
工作台纵向移动最大行程 |
Longitudinal travel of table(Max.) |
900mm |
900mm |
|
工作台横向移动最大行程 |
Cross travel of table(Max.) |
320mm |
380mm |
|
T型槽尺寸/长度/数量 |
T-slot size/distance/number |
16mm/64mm/3 |
16mm/64mm/3 |
|
T型槽两槽中心 |
Between two T-slot's distance |
64mm |
64mm |
|
工作台最大承受工作重量 |
Table load(Max.) |
250kg |
320kg |
|
升降座最大行程 |
Travel of up & down(Max.) |
420mm |
420mm |
|
伸缩臂最大行程 |
Travel of strectching arm |
320mm |
380mm |
|
导轨形状X，Y，Z |
Guiding tracks X，Y，Z |
三角形，三角形，三角形 |
三角形，方形，三角形 |
|
总体长度*宽度*高度 |
Dimension |
1663*1660*2032mm |
2430*1740*2100mm |
|
主电机规格 |
Motor |
2.2KW,3Ph,50Hz,380V |
2.2KW,3Ph,50Hz,380V |
|
净重 |
Net weight |
920kg |
1200kg |
|
| |
|
|
