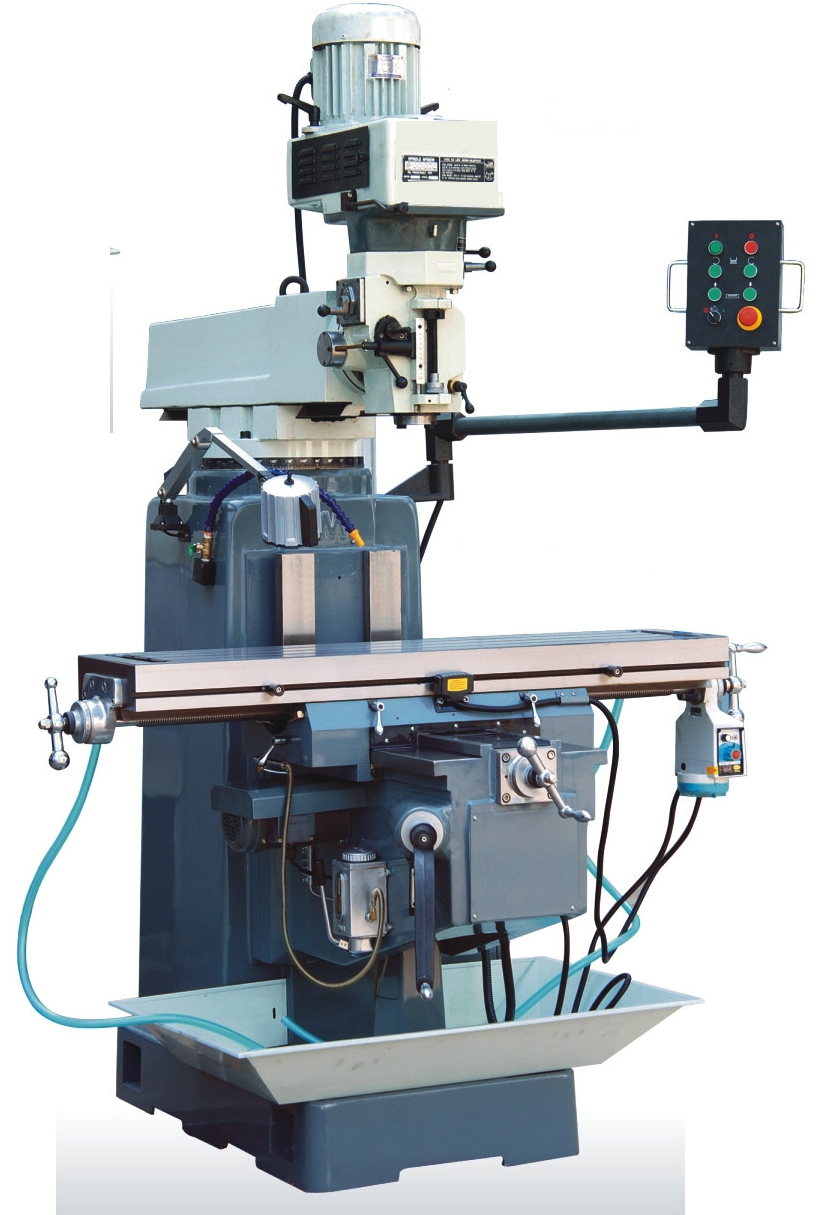

XT5塔式铣床 |
 |
|
型号 |
Model |
XT5 |
|
主轴锥度及齿管外径 |
Spindle taper |
R8/NT40(ф100mm) |
|
主轴转速数量 |
Number of steps |
8 |
|
主轴转速范围 |
Range of spindle speed |
50-3750rpm |
|
主轴自动进给速度 |
Down feed of spindle |
0.038-0.076-0.203rev/mm |
|
主轴进给数量 |
Number of down feed |
3 |
|
主轴行程 |
Spindle tavel |
127mm |
|
机头倾斜功能(左及右) |
Head incline(left-right) |
90° |
|
机头倾斜功能(前及后) |
Head incline(forth-back) |
0° |
|
主轴至工作台最大行程 |
Distance spindle to table(Max.) |
540mm |
|
主轴至机身最大行程 |
Distance spindle to machine body(Max.) |
549mm |
|
主轴至机身最小行程 |
Distance spindle to machine body(Min.) |
152mm |
|
弹簧筒夹范围 |
Collet capacity |
3-22mm |
|
工作台尺寸 |
Dimension of worktable |
250*1270mm |
|
工作台纵向移动最大行程 |
Longitudinal travel of table(Max.) |
760mm |
|
工作台横向移动最大行程 |
Cross travel of table(Max.) |
415mm |
|
T型槽尺寸/长度/数量 |
T-slot size/distance/number |
16mm*64*3 |
|
T型槽两槽中心 |
Between two T-slot's distance |
64mm |
|
工作台最大承受工作重量 |
Table load(Max.) |
320kg |
|
升降座最大行程 |
Travel of up & down(Max.) |
420mm |
|
伸缩臂最大行程 |
Travel of strectching arm |
540mm |
|
升降座滑轨形式 |
Shape of slide up & down |
方轨式（Square) |
|
机身滑轨形式 |
Shape of bedway |
方轨式（Square) |
|
总体长度*宽度*高度 |
Dimension |
2432*1800*2336 |
|
主电机规格 |
Motor |
3.75KW,3Ph,50Hz,380V |
|
净重 |
Net weight |
1550kg |
|
| |
|
|
